室内环境TVOC分析仪原理


　　TVOC的来源主要为建筑材料、装饰材料、办公生活用具及室外来源等。建筑材料包括人造板、泡沫隔热材料及塑料板材等；装饰材料包括油漆、涂料、粘合剂、壁纸及地毯等；办公生活用具包括化妆品、洗涤剂，打印机、油墨及家用燃料等；室外来源包括燃料燃烧及交通运输等。
　　目前TVOC的检测方法均为吸附管采样，热解吸-气相色谱法分析。其中热解吸分为一次热解吸和二次热解吸两类。
　　热解吸法原理用以Tenax-TA为吸附剂的TVOC吸附管收集一定体积的空气样品，空气流中挥发性有机物保留在吸附管中。高温下进行热脱附，解吸挥发性有机物，采集管中待测样品随载气进入气相色谱中，分离后进入氢火焰离子化检测器（FID）检测。以保留时间定性，峰面积定量。二次热解吸仪会将采集管中热脱附出来的目标物经冷阱再次富集，经二次热解吸随载气进入气相色谱仪分析。
　　热解吸技术相比于气体直接进样和溶剂解吸进样，可以实现更低浓度水平样品中的目标物分析，拥有更低的检出限和测定下限。由于热解吸法不使用溶剂进行样品解吸，色谱分析中没有溶剂峰，降低溶剂对目标物分析的影响，也更为环保。

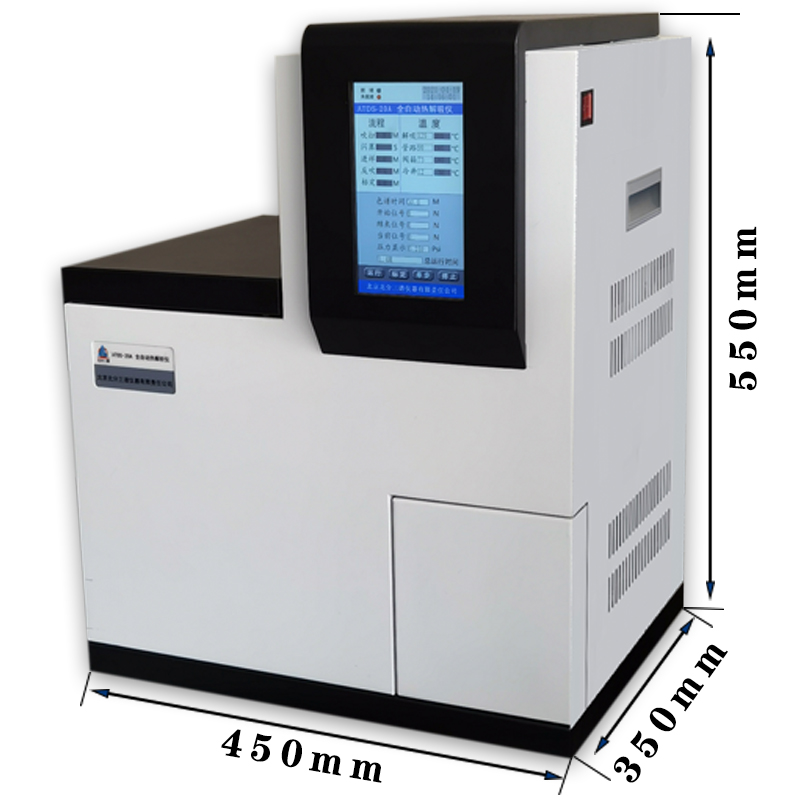

ATDS-20A全自动热解析仪
一、仪器简介

　　ATDS-20A全自动热解吸仪是我公司自主研制推出直接面向国内外广大用户的换代产品。该仪器适用于对化工建筑材料、食品、大气及室内环境中沸点在350℃以下各种气体的定性、定量检测,可与任何国内、国外气相色谱仪、气质联用仪相连，其自动化程度、重复性和灵敏度等指标完全能够满足目前国家新颁布的有关环境检测的标准，并且在结构上具有自身独特的功能优势及令人满意的性能与价格比。全自动化设计、触摸大屏显示、操作更为方便，可连续运行20个样品的新一代全自动热解吸仪。
二、仪器特点和主要功能
1、 可以自动运行20个样品，无需人员值守；
2、开机自检，故障报警和提示，自动定位、校准样品盘；
3、 微机程序控制，主要功能有：
   ⑴ 方法参数设置、实时动画显示工作状态、运行时间；
  ⑵ 解吸区、进样阀、样品传输管和二次解吸区，四路均单独加热控温；
   ⑶ 设定好分析程序，按下运行键自动完成全部样品分析；
   ⑷ 可以根据用户需求增加常温二次解吸部件或低温二次解吸部件；
   ⑸ 可同步启动GC、色谱数据处理工作站，也可用外来程序启动本装置；
4、本机自带标样模拟采样的功能，可以更方便的通过热解吸仪制作工作曲线；
5、可加载自带的采样管活化程序，自动活化解吸后的采样管；
6、通过时间编程，自动实现解吸、吹扫吸附、再解吸、进样、反吹清洗等功能；
7、采用电子制冷和二阶热脱附流程以保证得到窄的色谱峰形；
8、 样品传输管和进样阀有自动反吹功能，避免了不同样品的交叉污染；
9、为了配套进口气相色谱仪使用起来更方便精确，本仪器还配有针对各种进口仪器的专用接口，连接方便；
10、对于活性物质分析可选配弹性石英管作为样品传送管；
11、进样针头更换方便，可连接国内外所有型号的GC进样口。

三、仪器主要技术参数
1、解吸1温度控制范围：室温—450℃，以增量1℃任设；
2、阀进样系统温度控制范围：室温—300℃，以增量1℃任设；
3、样品传送管线温度控制范围：室温—300℃，以增量1℃任设，采用24V低压供电；
4、解吸2温度控制范围：室温—450℃，以增量1℃任设；升温速率〉3000℃/min；
5、冷阱温度控制范围：-35℃—室温，以增量1℃任设，采用电子制冷装置；
6、温度控制精度：< ±0.5℃ ；
7、解吸回收率：〉99%（和组分有关）；
8、反吹清洗流量：0～100ml/min （连续可调）；
9、模拟采样流量：0～160ml/min（连续可调）；
10、RSD：≤2.5%（0.05μg甲醇中苯）；
11、富集时间：0～60min；
12、进样时间：0～60min；
13、样品位：20位；
14、采样管规格：1/4英寸×3.5英寸（美标）；
15、进样方式：六通阀电机驱动；
16、仪器尺寸：长×宽×高=350mm450mm×510mm^3；
17、仪器重量：约40kg。

四、仪器应用范围：
1、《HJ/644-2013环境空气 挥发性有机物的测定 吸附管采样-热脱附气相色谱-质谱法》；
2、《HJ/T400-2007车内挥发性有机物和醛酮类物质采样测定方法》；
3、《GB/T18883-2002室内空气质量标准》；
4、《HJ/583-2010环境空气苯系物的测定固体吸附/热脱附-气相色谱》；
5、《GB/50325-2020民用建筑工程室内环境污染控制规范》等。
6、《HJ734-2014固定污染源废弃 挥发性有机物的测定 固相吸附/热脱附-气相色谱》等。
